会社の無線LAN APは、YAMAHA WLX302を使っています。

WLX302はsnmpを話せますので、cactiのAssociated Data QueriesでSNMP – Interfaces Statistics追加することで、Interfaceの監視が出来ます。

他にもCPU loadやメモリ使用率、wireless associationなども監視したいのですが、snmpの項目が見当たりません。

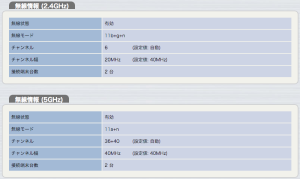

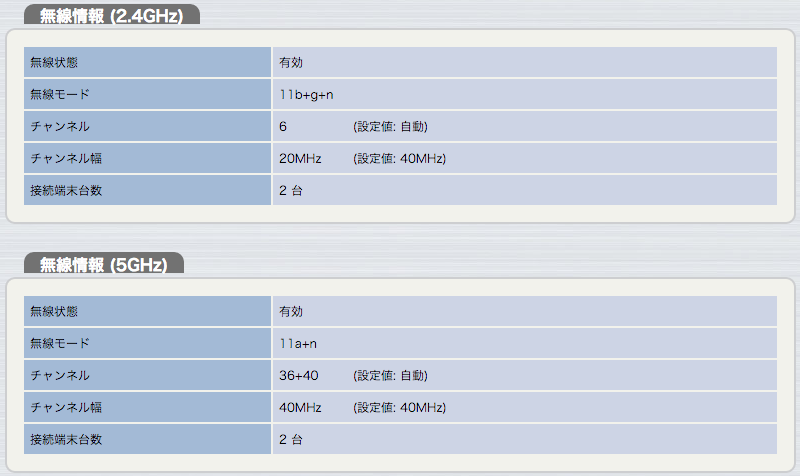

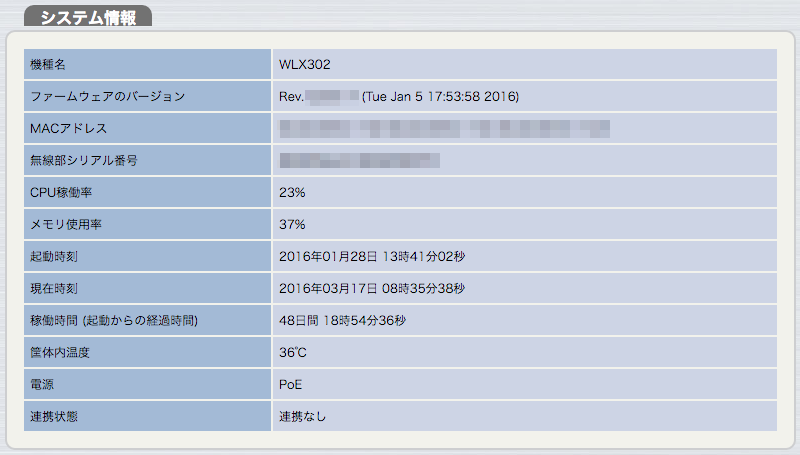

しかし、ブラウザで見ると（http://wlx302/cgi-bin/admin/manage-system.sh）、内部的には、情報を持っているようなので、その情報をcurlやwgetを利用し取得して、cactiに渡すようにします。

今回データの取得には、curlを利用しました。
取得する情報の行数を確認し、設定する。
例えば、temptureだと、186行目にあるので、

sed -e '186,186!d'|sed '$s/.$//'

とすれば、温度の数値のみ取り出せます。

WLX302のファームウェアなどの変更で、情報取得行の変更があれば、この行数を変更する。

cactiにscriptを設置する。

ubuntu なので、/usr/share/cacti/site/scripts/wlxget.shを配置する。

#!/bin/sh

#CPU load
#Memory Usage
#Tempture
#2.4G Assosiation
#5G Assosiation
#Change to Your WLX302 address and userID,password

/usr/bin/curl -o /tmp/wlxlog -u [userID]:[passwd] http://[wlx302]/cgi-bin/admin/manage-system.sh

wlxload=`cat /tmp/wlxlog |sed  -e '182,182!d'|sed '$s/.$//'`
wlxmem=`cat /tmp/wlxlog |sed  -e '186,186!d'|sed '$s/.$//'`
wlxtemp=`cat /tmp/wlxlog |sed  -e '202,202!d'|sed '$s/.$//'`
wlx24as=`cat /tmp/wlxlog |sed  -e '237,237!d'|sed '$s/.$//'`
wlx5as=`cat /tmp/wlxlog |sed  -e '264,264!d'|sed '$s/.$//'`

printf ' wlxload:'$wlxload
printf ' wlxmem:'$wlxmem
printf ' wlxtemp:'$wlxtemp
printf ' wlx24as:'$wlx24as
printf ' wlx5as:'$wlx5as

exit 0

設置できたら、実際に情報を取得してみる。

$ /usr/share/cacti/site/scripts/wlxget.sh

wlxload:1 wlxmem:36 wlxtemp:37 wlx24as:2 wlx5as:3

のように、表示出来れば情報の取得は出来ています。
念のため、/tmp/wlxlogを削除しておく。

$ rm /tmp/wlxlog

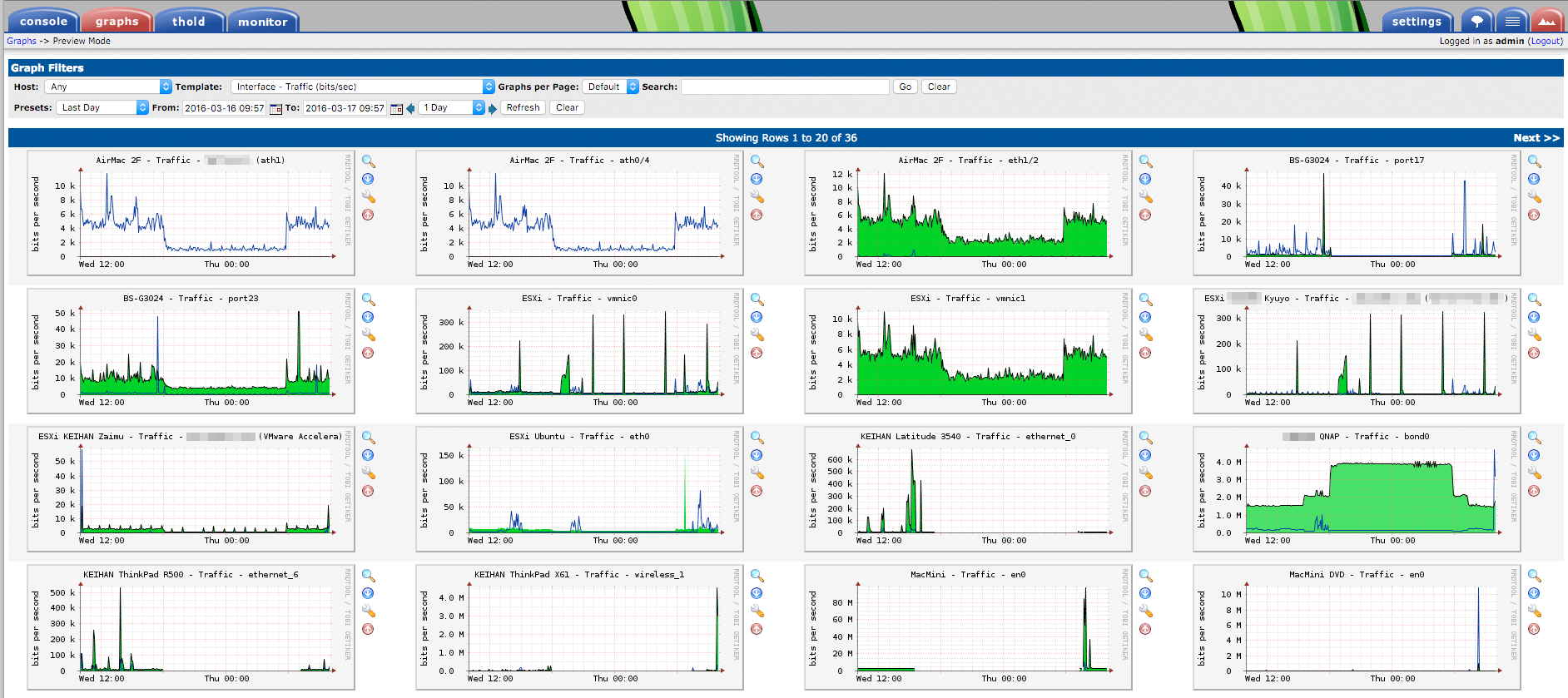

あとは、templateを流し込み、Graph Managementからaddすれば、グラフの描画が始まります。

Graph templateとdata templateを置いておく。

cacti_template_wlx302_-_system

wlx302には、見える化ツールという機能があるのですが、これをONにするとCPU負荷がスゴク高くなります。もうすこし負荷が下がると常時ONに出来るのですがね。

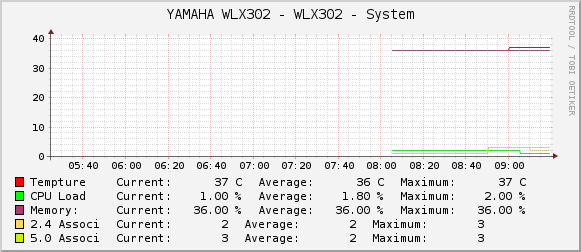

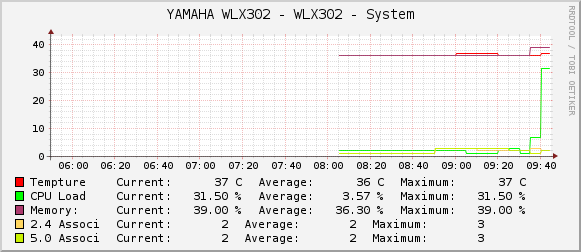

ネットワークだと、こんな感じに仕上がった。

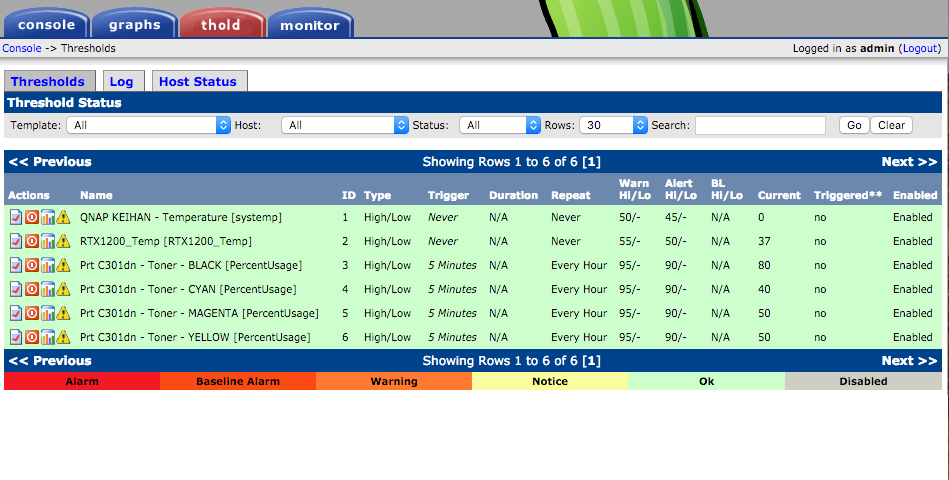

今後、必要に応じて、tholdを設定すればOKだ。ちなみに、今はRTX1200とQNAPの温度監視とプリンタ トナーの監視を行っている。

一通り、cactiの設定は出来たが、あと自宅で使っているBrother MFC-960DNのインクレベルのsnmpデータがわからない。



cactiのホストを新規に作成したので、いろいろテンプレートを探し直して、ようやくcactiを復旧できた。
つかったpluginとtemplateを載せておこう。

以前から、cactiを使って機材の監視を行っていたが、MultiWriter 8450nのprinter suplyのデータが、16進で帰ってくるので、変換してみた。

ちなみに、使っているcacti templateは、SNMP Printer Templateです。

このtemplateで取得しているのは、iR-ADV C2230Fとこの記事のMultiWriter 8450nです。

iR-ADV C2230Fでは、Waste Tonerのデータは取得出来ていません。

cacti template

• cacti_esxi5.x_template.tar.gz
• cacti_graph_template_cpu_utilization_2.4.8.12.16.24.32.tar.zip
• cacti_host_template_oki_printer.xml.zip
• Cacti_SNMP_Informant_Standard_Metrics_v13.zip
• cacti-yamaha-template-master.zip
• qnap-nas-cacti-template_2013-06-04.zip
• SNMP Printer.zip
• cacti_airport_template.xml.zip
• diskio087d.tar.gz
• cacti_template_wlx302_-_system.zip

WmultiWirterの文字列対応は、下記の通り。

45:50:E3:82:AB:E3:83:BC:E3:83:88:E3:83:AA:E3:83:83:E3:82:B8 - EPカートリッジ
E5:AE:9A:E7:9D:80:E3:83:A6:E3:83:8B:E3:83:83:E3:83:88 - 定着ユニット
E6:89:8B:E5:B7:AE:E3:81:97:E3:83:88:E3:83:AC:E3:82:A4:E3:83:AD:E3:83:BC:E3:83:AB:E3:82:AD:E3:83:83:E3:83:88 - 手差しトレイロールキット
E3:82:AB:E3:82:BB:E3:83:83:E3:83:88:E3:83:AD:E3:83:BC:E3:83:AB:E3:82:AD:E3:83:83:E3:83:88:28:E7:94:A8:E7:B4:99:E3:83:88:E3:83:AC:E3:82:A4:31:29 - カセットロールキット(用紙トレイ1)
E3:82:AB:E3:82:BB:E3:83:83:E3:83:88:E3:83:AD:E3:83:BC:E3:83:AB:E3:82:AD:E3:83:83:E3:83:88:28:E7:94:A8:E7:B4:99:E3:83:88:E3:83:AC:E3:82:A4:32:29 - カセットロールキット(用紙トレイ2)
E3:82:AB:E3:82:BB:E3:83:83:E3:83:88:E3:83:AD:E3:83:BC:E3:83:AB:E3:82:AD:E3:83:83:E3:83:88:28:E7:94:A8:E7:B4:99:E3:83:88:E3:83:AC:E3:82:A4:33:29 - カセットロールキット(用紙トレイ3)
52:4F:53:E3:83:A6:E3:83:8B:E3:83:83:E3:83:88 - ROSユニット
E3:82:AB:E3:82:BB:E3:83:83:E3:83:88:E3:82:B7:E3:83:A5:E3:83:BC:E3:83:88:E3:82:AD:E3:83:83:E3:83:88:28:E7:94:A8:E7:B4:99:E3:83:88:E3:83:AC:E3:82:A4:31:29 - カセットシュートキット(用紙トレイ1)
E3:82:AB:E3:82:BB:E3:83:83:E3:83:88:E3:82:B7:E3:83:A5:E3:83:BC:E3:83:88:E3:82:AD:E3:83:83:E3:83:88:28:E7:94:A8:E7:B4:99:E3:83:88:E3:83:AC:E3:82:A4:32:29 - カセットシュートキット(用紙トレイ2)
E3:82:AB:E3:82:BB:E3:83:83:E3:83:88:E3:82:B7:E3:83:A5:E3:83:BC:E3:83:88:E3:82:AD:E3:83:83:E3:83:88:28:E7:94:A8:E7:B4:99:E3:83:88:E3:83:AC:E3:82:A4:33:29 - カセットシュートキット(用紙トレイ3)
